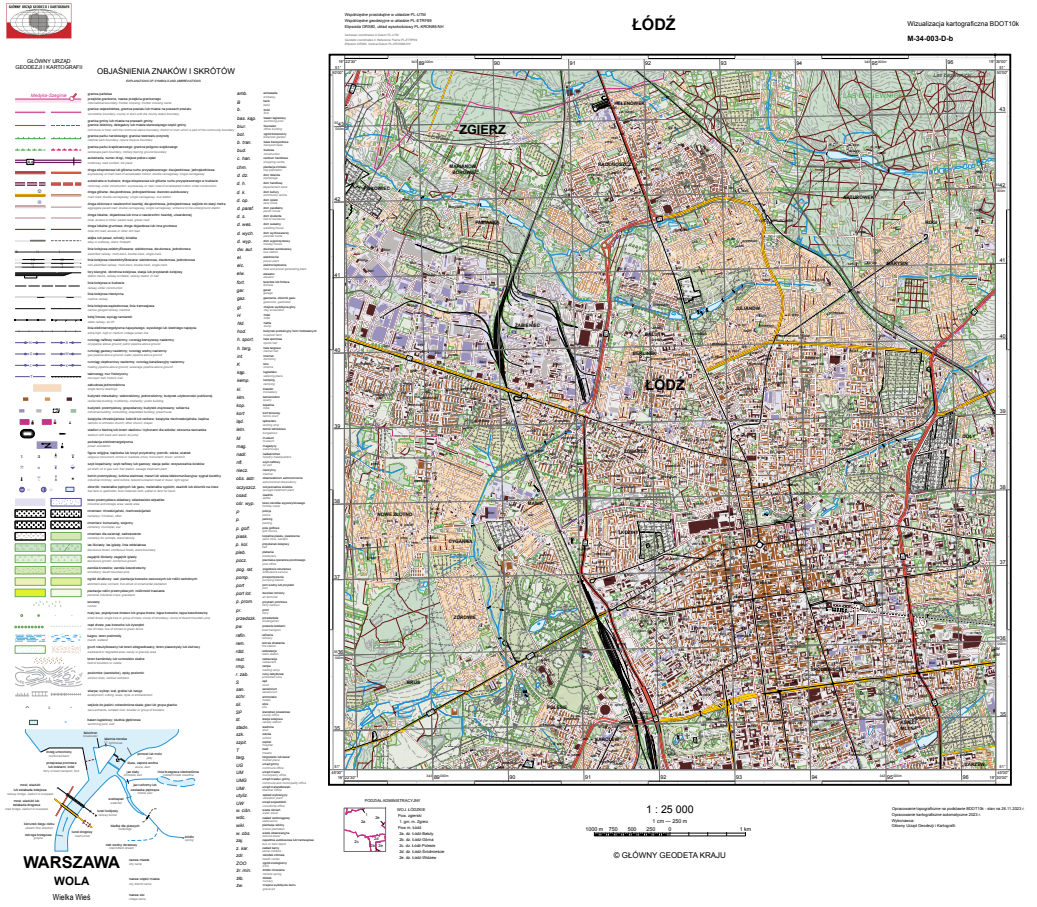

Główny Urząd Geodezji i Kartografii rozpoczął prace związane z automatycznym generowaniem trzeciej wersji wizualizacji kartograficznych bazy BDOT10k w skali 1 : 25 000. Nowo wygenerowane pliki w formacie PDF dostępne są obecnie dla obszaru województwa łódzkiego, ale sukcesywnie dane będą aktualizowane dla kolejnych województw.
Prace są realizowane w ramach działań własnych urzędu i mają na celu publikację oraz dostarczenie aktualnych informacji topograficznych w formacie PDF. Opracowania są realizowane w pełni automatycznie w oprogramowaniu FME firmy Safe Software, na podstawie aktualnych danych dostępnych w Państwowym Zasobie Geodezyjnym i Kartograficznym, tj. Bazy Danych Obiektów Topograficznych BDOT10k oraz Numerycznego Modelu Terenu.
W ramach III wersji wizualizacji, oprócz aktualizacji danych, wprowadzono szereg poprawek, zarówno w zakresie treści mapy jak również legendy i marginaliów, z których najważniejsze to:
• dodano poziomice wraz z opisami, wprowadzono lokalne przerzedzanie poziomic pomocniczych i uzupełniających (w przypadkach, gdy są nieczytelne);
• dodano cieniowanie (możliwość wyłączenia go na poziomie warstw PDF) z 70% przeźroczystością;
• wprowadzono automatyczne poprawienie kierunkowości wektoryzacji cieków dla obszarów górskich na podstawie aktualnego NMT co wpływa na zmniejszenie błędów oznaczania kierunku biegu cieku;
• poprawiono kolejność obiektów „Teren piaszczysty lub żwirowy” oraz „Teren przemysłowo-składowy”;
• usunięto małe ronda, a w przypadku dużych rond usunięto wewnętrzne ‘linie umowne’ dróg;
• zwiększono czytelność znaków „odosobniona skała” oraz „głaz lub grupa głazów”;
• poprawiono grubość linii grotu kierunku biegu cieku;
• poprawiono położenie napisów zbiorników wodnych;
• poprawiono wysokość pisma dla miast;
• wprowadzono formatowanie opisu w podziale administracyjnym w zakresie wcięć tekstu;
• poprawiono oznaczenie (cyfrowo-literowe) części miejskich gmin miejsko-wiejskich;
• poprawiono generowanie współrzędnych geodezyjnych;
• dodano napisy dla część wsi i przysiółek wsi;
• poprawiono wielkość napisów zbiorników wodnych, uzależniając wielkość napisu od powierzchni zbiornika;
• dodano skróty kartograficzne dla: wież ciśnień, osadników, silosów, elewatorów, obszarów eksploatowanych żwirowni lub piaskowni, zakładów utylizacyjnych i wodociągowych, oczyszczalni ścieków, przemysłu metalurgicznego, miejsc usypania hałd, kopalni, przepompowni, gazowni;
• poprawiono generalizację linii kolejowych;
• poprawiono przebieg jezdni jednojezdniowych i dwujezdniowych;
• poprawiono generowanie znaków mostów i wiaduktów.

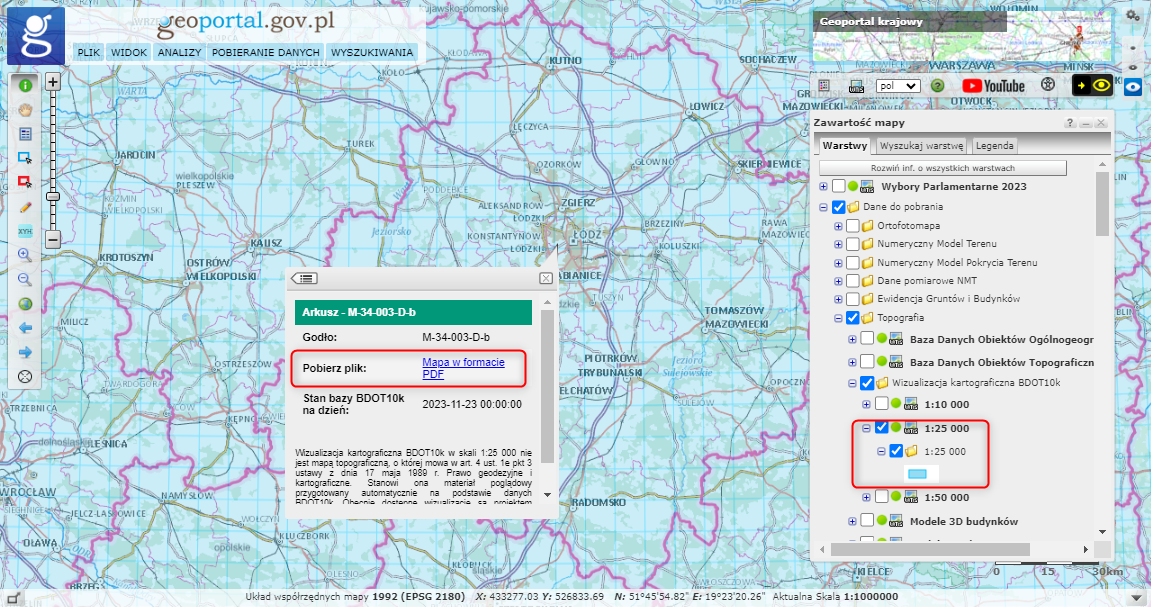

Nowo wygenerowane wizualizacje kartograficzne BDOT10k w skali 1:25 000 można pobrać wprost z serwisu www.geoportal.gov.pl, wybierając warstwę „Wizualizacja kartograficzna BDOT10k”w grupie warstw „Dane do pobrania” -> „Topografia”. Następnie po wybraniu interesującego arkusza i kliknięciu na jego obszarze w oknie mapy pojawia się możliwość pobrania pliku PDF.
Jednocześnie przypominamy, że na obecnym etapie wizualizacje te nie są mapą topograficzną, o której mowa w art. 4 ust. 1e pkt 3 ustawy z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne. Obecnie dostępne wizualizacje są projektem pilotażowym i będą jeszcze aktualizowane z uwzględnieniem korekt w prezentacji danych.
